東南亞開關設備

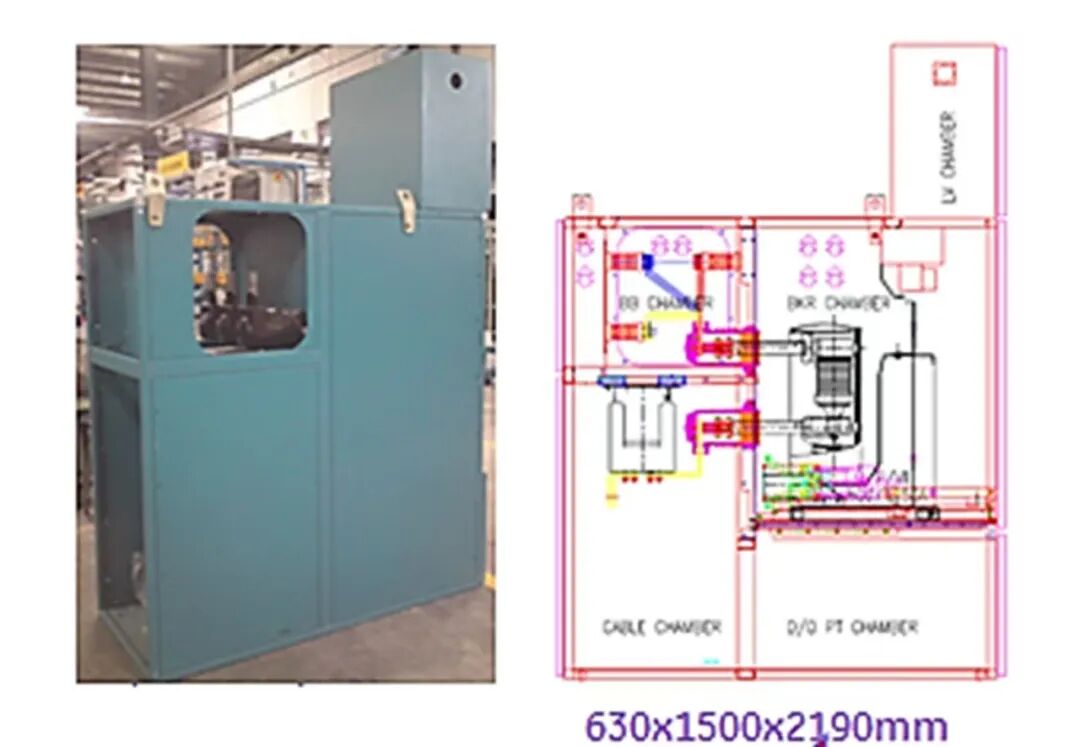

東南亞開關設備高度小，一般前高后低結構，前部?jī)x表室有不同高度，有的儀表室高度達到1米或者1.2米。后部一般集成壓力釋放緩沖空間，保證電弧噴出不會對人員造成傷害。

2026-02-02 15:43:09四川現代電器成套有限公司

開關柜高度低，開關柜高度有效地降低（僅1755 mm），使操作和維護更簡易，東南亞及有些歐洲客戶要求開關柜不要太高，如TAMCO的開關柜高度1996mm，可以輕松放進集裝箱內部運輸，無需加高箱體或去除頂部運輸。

方案配置了獨立的電弧泄壓通道，在發生內部電弧時有效地保護操作人員及配電室其它設備的安全，雖然是經濟型開關柜，但安全措施上不能打折，泄壓通道是保證開關柜運維財產安全的重要保證，通過泄壓通道將電弧能量釋放到安全空間，減少對正門、后面的沖擊破壞，保證安全。

電纜搭接高度達700 mm，東南亞很多國家由于經常受洪水災害，要求開關柜下部300mm內不能安裝電器元件，保證開關設備安全供電，電纜搭接高度大有利于電纜分叉，連接。

高度集成且模塊化的設計使得維護簡易，并且節省了配電室的空間，小型化、實用化是開關柜設計的核心，簡單的設計可以使開關柜易用，維護方便。

運行連續性等級達到LSC2B-PM（鎧裝式），保證運行連續性，在主母線帶電情況下，可以對出線柜斷路器、電纜進行檢修; 在進線電纜帶電情況下可以對斷路器和母線進行維護，通過備用單元保證，一段母線溫升超標、一個斷路器故障、一段進線電纜問題造成整體停電檢修。

防腐蝕要求高，一般采用冷軋鋼板噴漆處理，鹽霧試驗1000小時，以抵抗東南亞高溫潮濕惡劣環境。一次回路全絕緣，所有帶電部位均采用絕緣套。

安全

? 內部電弧等級：IAC AFLR 25 k A 0.5 s

? 關門操作-最大限度地保護操作人員安全

? 完善的“五防”聯鎖機構

? 開關柜門、斷路器操作、接地開關操作、金屬活門都配有掛鎖機構，便于用戶可靠的安全管理

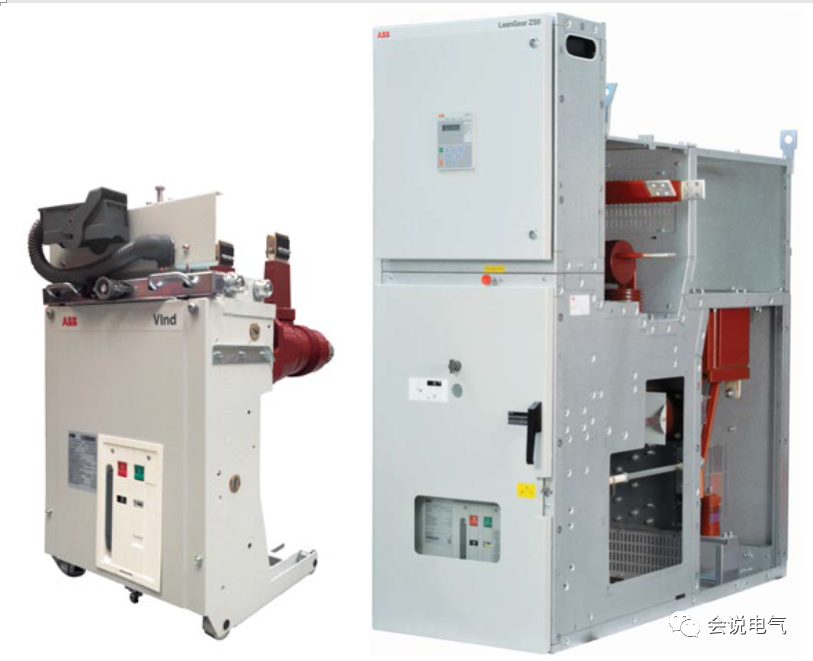

真空斷路器

? 滿足 IEC 62271-100標準要求

? 落地式、中置式小型化斷路器手車，便于維護檢修

? 可持續帶電的合閘和脫扣線圈，并且可配置智能型脫扣線圈

? 模塊化的斷路器機構，使維護更加容易和快捷

? 集成的電動、手動彈簧儲能機構

? 內置的機械防跳機構

? 滿足E2、M2、C2級應用

東南亞開關柜的特點首先是結構簡單，易于操作、維護; 其二是安全措施不打折扣，無論如何，操作人員的安全是最重要的，防誤聯鎖，電弧防護等必須具備且可靠; 三是核心部件斷路器、微機保護必須高質量，作為電力分合、安全保護的核心，正確無誤的完成功能是第一位的，產品外觀可以不漂亮、鋼板厚度可以薄、電弧等級可以是25kA0.1s，基于安全可靠的保護，這些都不是問題，不能本末倒置，以劣質無開斷能力的斷路器或無法精準判斷保護系統的微機保護，卻要求柜體鋼板厚度、必須中置式等等，加強其它非重要部件的要求，以完成或補償核心部件的失效。完全脫離功能本質。
